فونداسیون آهنی دکل مهاری سه وجهی G35

کد : 5915
تعداد:
آخرین بروزرسانی : 08/24
مبلغ قابل پرداخت شما
۱۲۰,۸۰۰,۰۰۰ ریال ۱۲۰,۸۰۰,۰۰۰ %
مشخصات فنی فونداسیون آهنی دکل مهاری سه وجهی G35
نوع فونداسیون آهنی پشت‌بامی
سازگار با دکل مهاری سه وجهی G35
شکل سازه Y شکل
جنس سازه فولاد / آهن
پروفیل اجرایی متداول نبشی نمره 16
ابعاد سازه حداقل حدود 1 متر در نمونه‌های اجرایی متداول
محل استفاده پشت‌بام ساختمان
محل نصب بیس پلیت روی سازه فونداسیون آهنی
نحوه اتصال بیس پلیت جوشکاری روی سازه فلزی
کاربرد ایجاد پایه و انتقال بار دکل به سازه ساختمان
نوع نصب پشت‌بامی، با اتصال به بخش‌های مقاوم سازه

معرفی فونداسیون آهنی دکل مهاری سه وجهی G35

فونداسیون آهنی دکل مهاری سه وجهی G35 یکی از اجزای مهم برای نصب دکل‌های مهاری روی پشت‌بام است. این سازه وظیفه دارد پایه دکل و بار منتقل‌شده از آن را روی سطح مناسب ساختمان توزیع کند و امکان نصب بیس پلیت دکل را فراهم سازد. فونداسیون آهنی پشت‌بامی G35 معمولاً به صورت سازه‌ای Y شکل طراحی می‌شود تا با ساختار سه‌وجهی دکل هماهنگ باشد.

در اجرای این نوع فونداسیون، سازه فلزی به کف بام و نقاط سازه‌ای مناسب متصل می‌شود و بیس پلیت زیر دکل روی آن قرار گرفته و جوش داده می‌شود. انتخاب محل نصب و نحوه اتصال فونداسیون اهمیت زیادی دارد؛ زیرا انتقال صحیح نیرو از دکل به سازه ساختمان به شرایط بام و مشخصات پروژه وابسته است.

توضیحات کامل و ویژگی‌های فونداسیون آهنی G35

فونداسیون آهنی مخصوص دکل مهاری سه‌وجهی G35 برای نصب روی پشت‌بام ساخته می‌شود و در ساختار متداول آن از تیرآهن یا نبشی فولادی استفاده می‌شود. در مشخصات اجرایی منتشرشده برای این نوع فونداسیون، سازه Y شکل با استفاده از نبشی نمره 16 و ابعاد حداقل حدود یک متر معرفی شده است. بیس پلیت زیر دکل نیز روی این سازه نصب می‌شود.

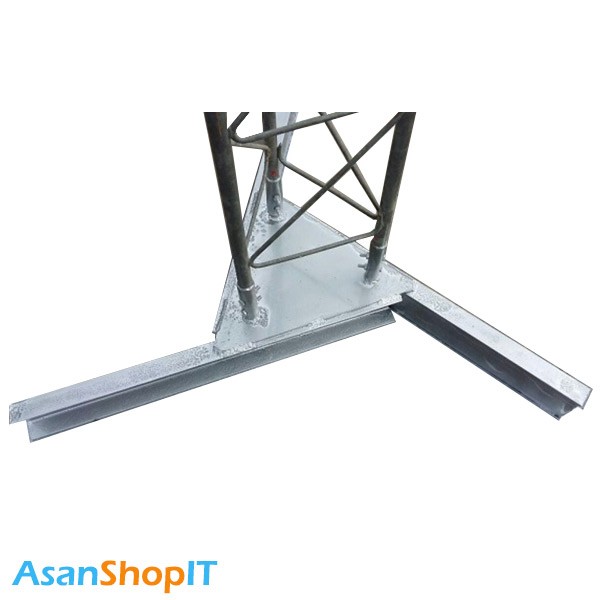

طراحی Y شکل برای دکل سه وجهی

به دلیل سه‌وجهی بودن دکل G35، فونداسیون آهنی آن به صورت Y شکل اجرا می‌شود. این ساختار کمک می‌کند بار واردشده از پایه دکل در سطح مناسب‌تری توزیع شود. محل قرارگیری سازه و نحوه اتصال آن باید متناسب با تیرها و ستون‌های اصلی ساختمان انتخاب شود.

اتصال بیس پلیت به فونداسیون

بیس پلیت، صفحه‌ای است که پایه‌های دکل روی آن قرار می‌گیرند. در اجرای فونداسیون پشت‌بامی، این صفحه روی سازه فلزی نصب می‌شود و به عنوان محل اتصال پایه دکل با فونداسیون آهنی عمل می‌کند. ابعاد و جزئیات صفحه اتصال باید با مدل دکل G35 و روش اجرای پروژه مطابقت داشته باشد.

  • مخصوص نصب دکل مهاری سه وجهی G35 روی پشت‌بام
  • ساختار متداول Y شکل برای دکل سه وجهی
  • قابل اجرا با تیرآهن یا نبشی فولادی
  • نبشی نمره 16 در ساختار اجرایی متداول
  • ابعاد حداقل حدود 1 متر در نمونه‌های اجرایی اعلام‌شده
  • امکان نصب و جوشکاری بیس پلیت روی سازه
  • مناسب برای انتقال و توزیع بار پایه دکل روی سطح بام

کاربرد فونداسیون آهنی دکل مهاری G35

مهم‌ترین کاربرد فونداسیون آهنی دکل مهاری G35 ایجاد پایه مناسب برای نصب دکل روی پشت‌بام ساختمان است. این نوع فونداسیون در پروژه‌هایی استفاده می‌شود که امکان اجرای فونداسیون بتنی برای پایه دکل روی بام وجود ندارد و لازم است نیروهای واردشده از طریق یک سازه فلزی به بخش‌های مقاوم ساختمان منتقل شوند.

مناسب نصب پشت‌بامی دکل G35

دکل‌های مهاری G35 به دلیل ساختار سبک، در بسیاری از پروژه‌ها روی پشت‌بام نصب می‌شوند. فونداسیون آهنی در این شرایط نقش پایه اصلی دکل را بر عهده دارد و باید روی بخش‌های سازه‌ای مناسب ساختمان قرار گیرد. اتصال مهارهای دکل نیز باید به نقاط سازه‌ای مطمئن انجام شود.

نکات مهم هنگام خرید و نصب فونداسیون G35

هنگام تهیه فونداسیون آهنی برای دکل مهاری سه وجهی G35، باید ابعاد سازه، نوع پروفیل مصرفی، محل قرارگیری بیس پلیت و نحوه اتصال به سازه ساختمان بررسی شود. صرفاً استفاده از یک سازه فلزی بدون بررسی ظرفیت بام و مسیر انتقال نیرو نمی‌تواند ایمنی نصب دکل را تضمین کند.

همچنین ابعاد و شکل فونداسیون می‌تواند با توجه به ارتفاع دکل، تجهیزات نصب‌شده، شرایط باد، نوع سقف و سازه اصلی ساختمان تغییر کند. بنابراین مشخصات اعلام‌شده برای فونداسیون‌های متداول باید با شرایط واقعی محل نصب تطبیق داده شود.

جمع‌بندی

فونداسیون آهنی دکل مهاری سه وجهی G35 برای ایجاد پایه و محل انتقال نیرو در نصب پشت‌بامی این نوع دکل استفاده می‌شود. ساختار Y شکل، استفاده از پروفیل فولادی و امکان نصب بیس پلیت از ویژگی‌های فونداسیون متداول G35 است. انتخاب ابعاد و روش اتصال آن باید بر اساس شرایط سازه ساختمان و مشخصات واقعی پروژه انجام شود.

برای خرید فونداسیون آهنی دکل مهاری G35 و دریافت اطلاعات بیشتر درباره ابعاد و متعلقات موردنیاز، از آسان شاپ آی‌تی دیدن کنید.
انتخاب صحیح فونداسیون و اجرای اصولی آن، نقش مهمی در پایداری دکل روی پشت‌بام دارد.
